SMD چیست ؟

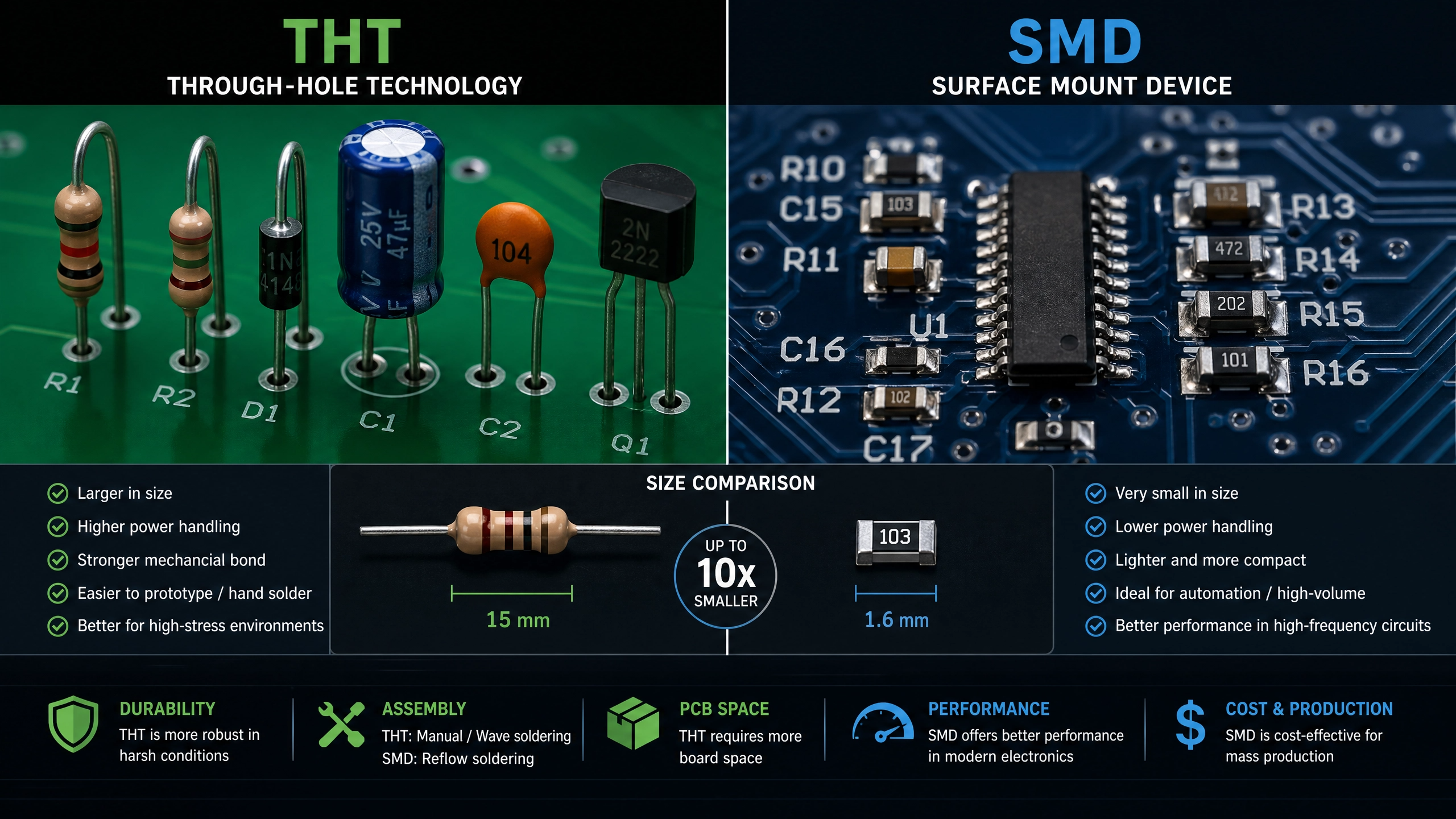

به صورت کلی قطعات الکترونیکی به دو دسته تقسیم می گردند.

قطعاتی که بر روی سطح برد قرار میگیرند (SM ) .

قطعاتی که در درون حفره های مخصوص PCB قرار میگیرند (TH) .










SMD خلاصه شده عبارت Surface Mounted Devices به معنای قطعات سطح نسبی می باشد. یعنی قطعاتی که پایه آنها از داخل PCB عبور نمی کند و به وسیله دستگاه مونتاژ SMD بر روی سطح PCB نصب می گردند .

وهمچنین SMT خلاصه شده عبارت Surface Mounted Technology به معنای تکنولوژی نصب قطعات سطح نصبی یا همان SMD می باشد.

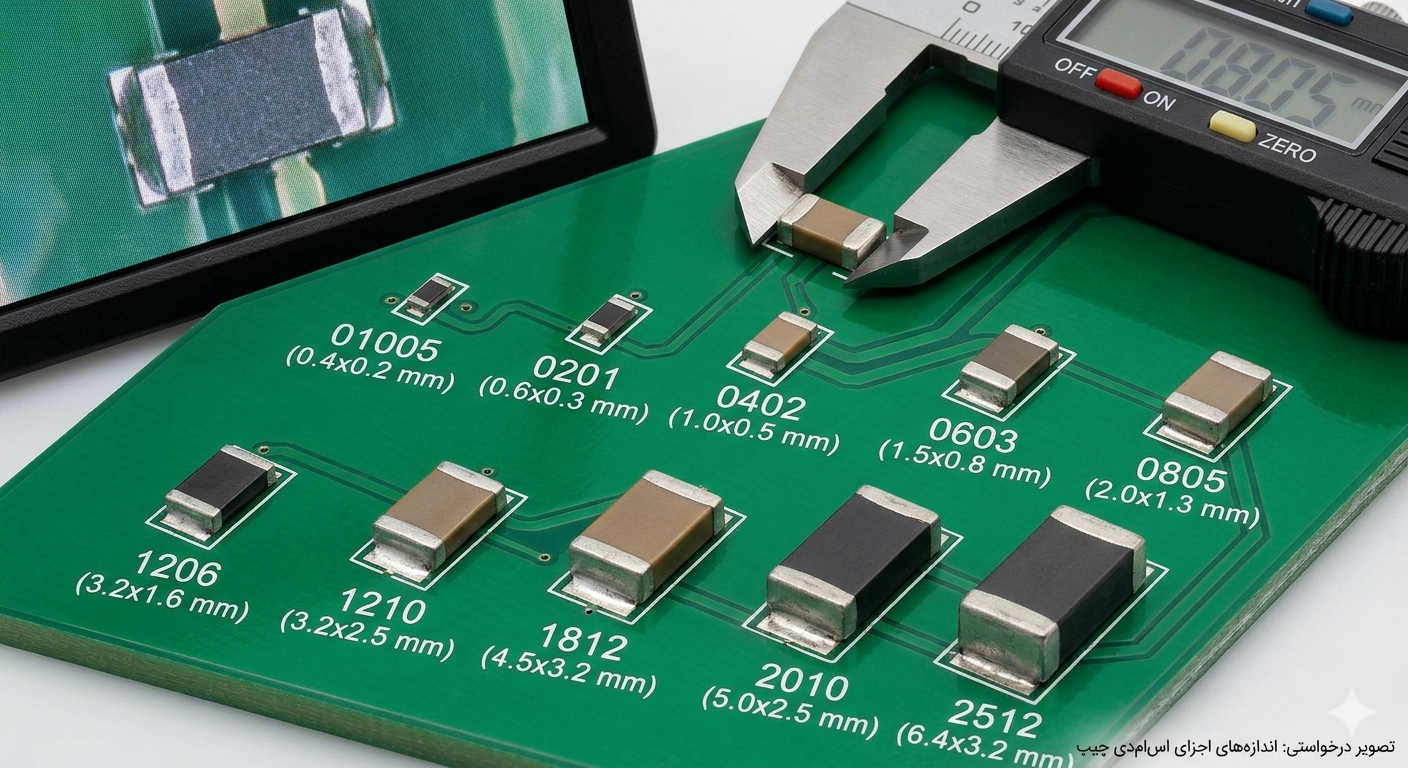

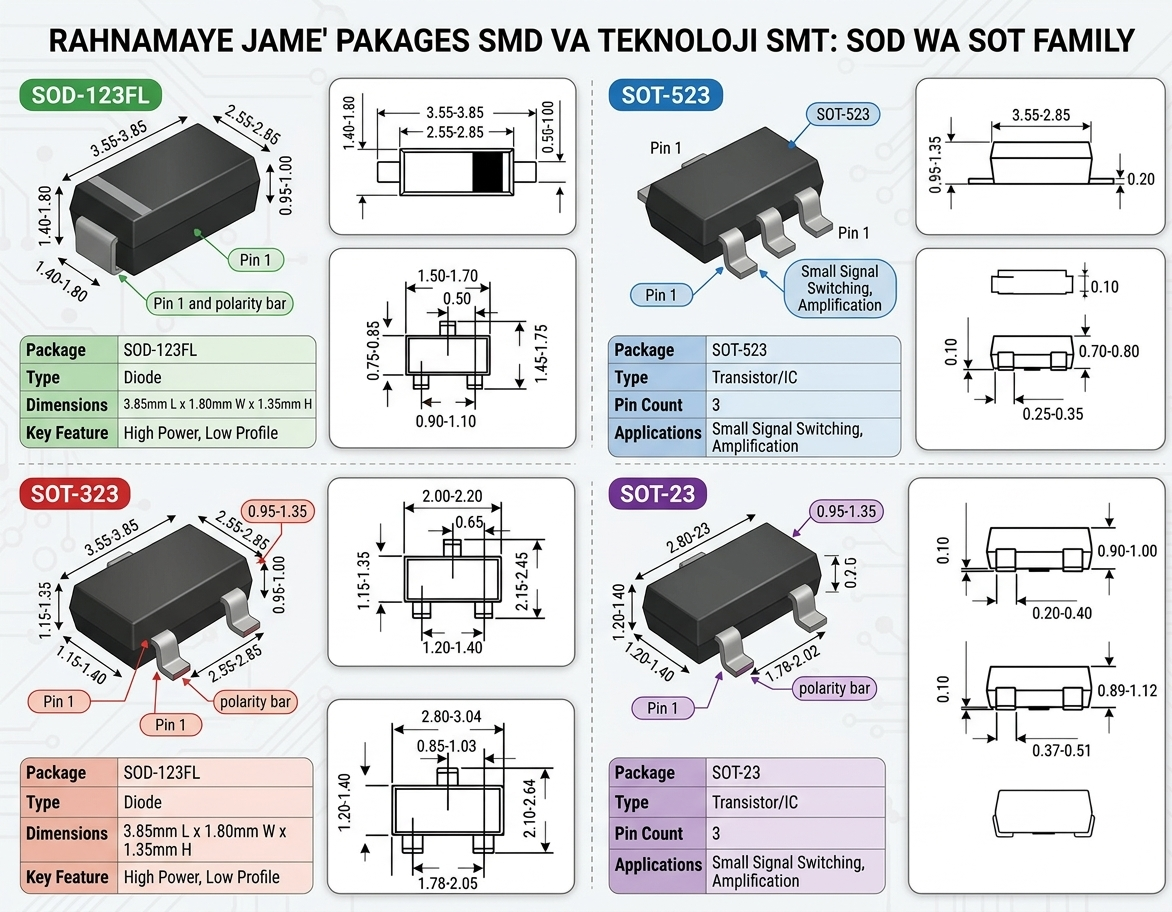

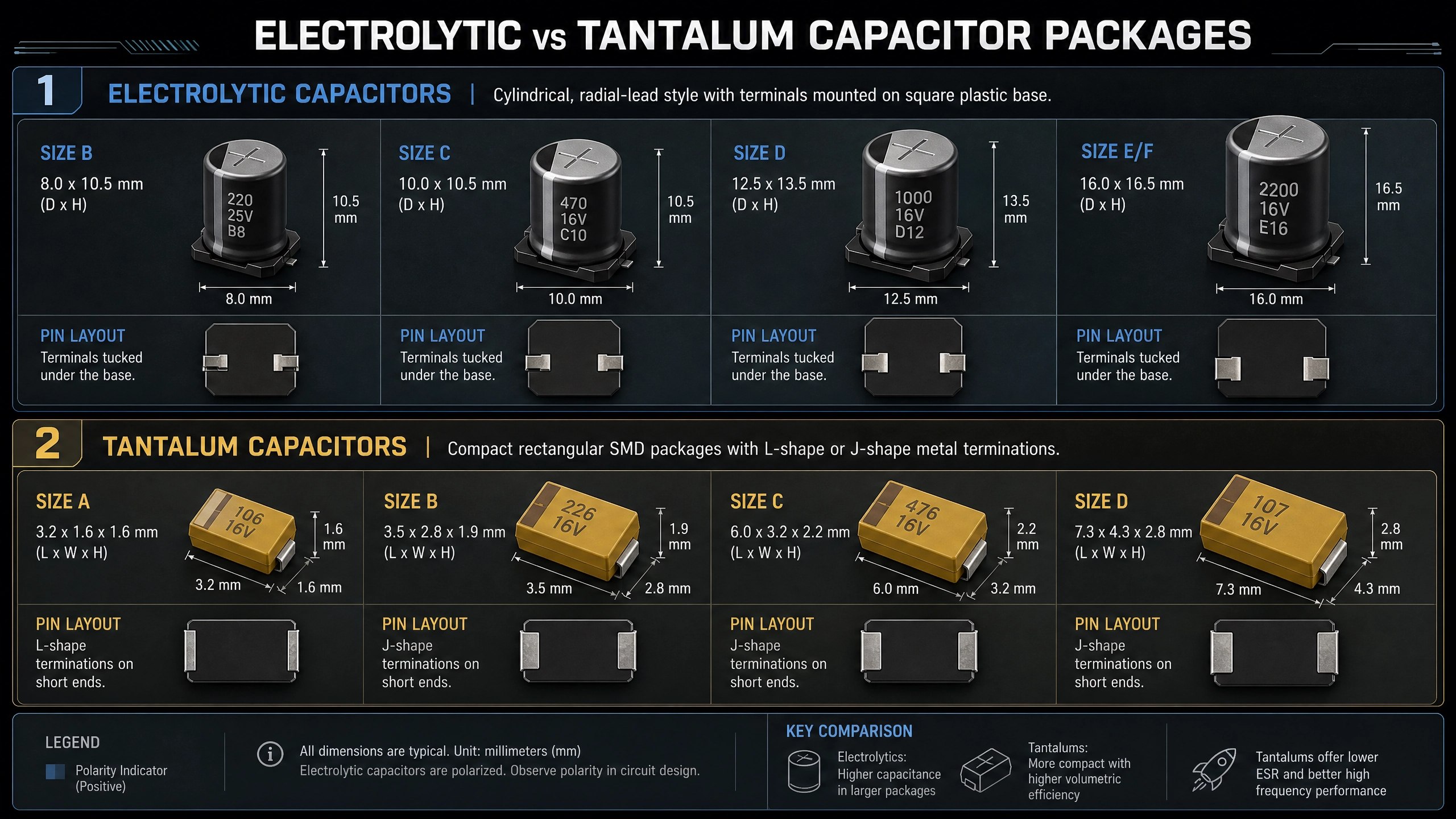

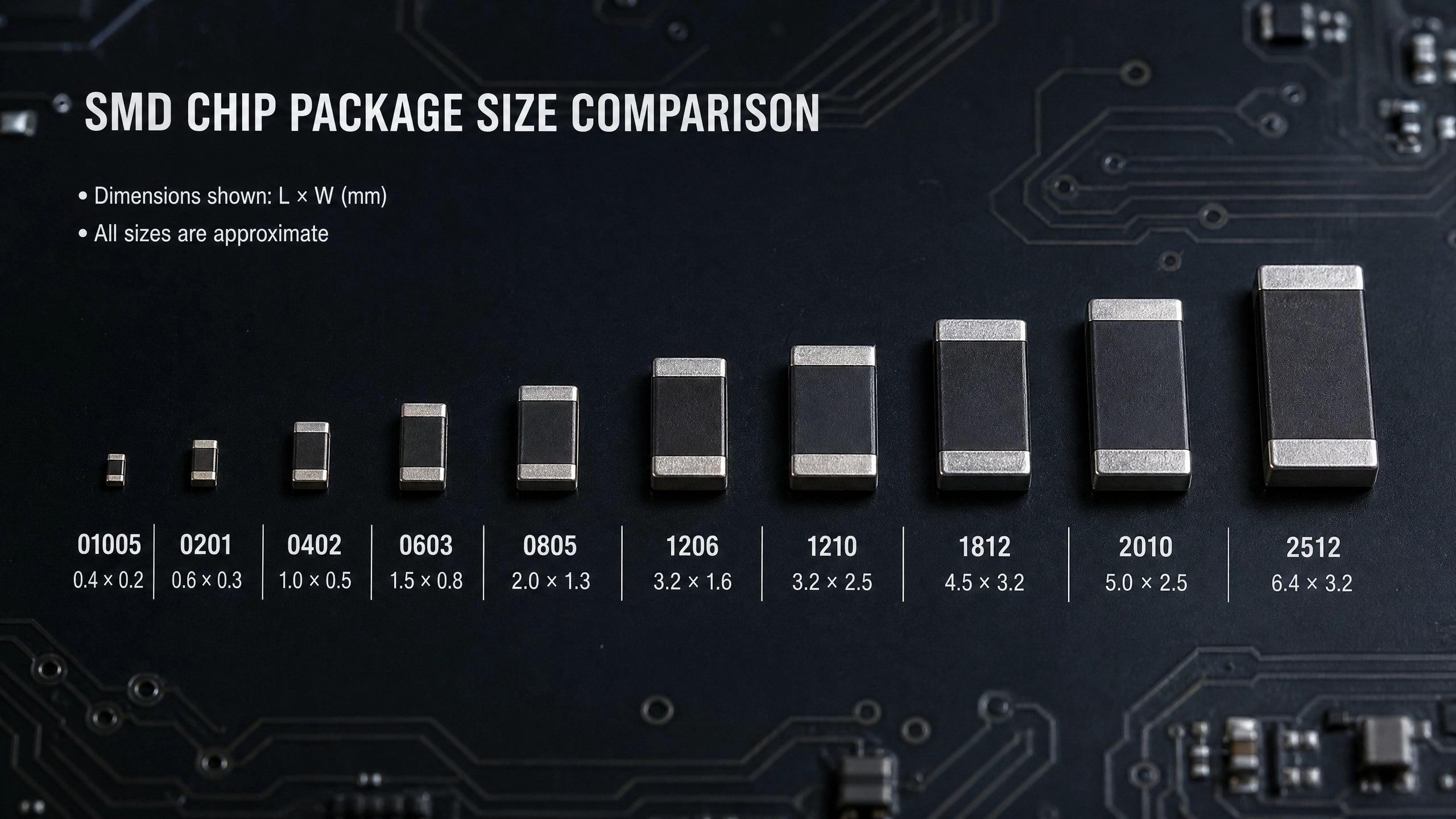

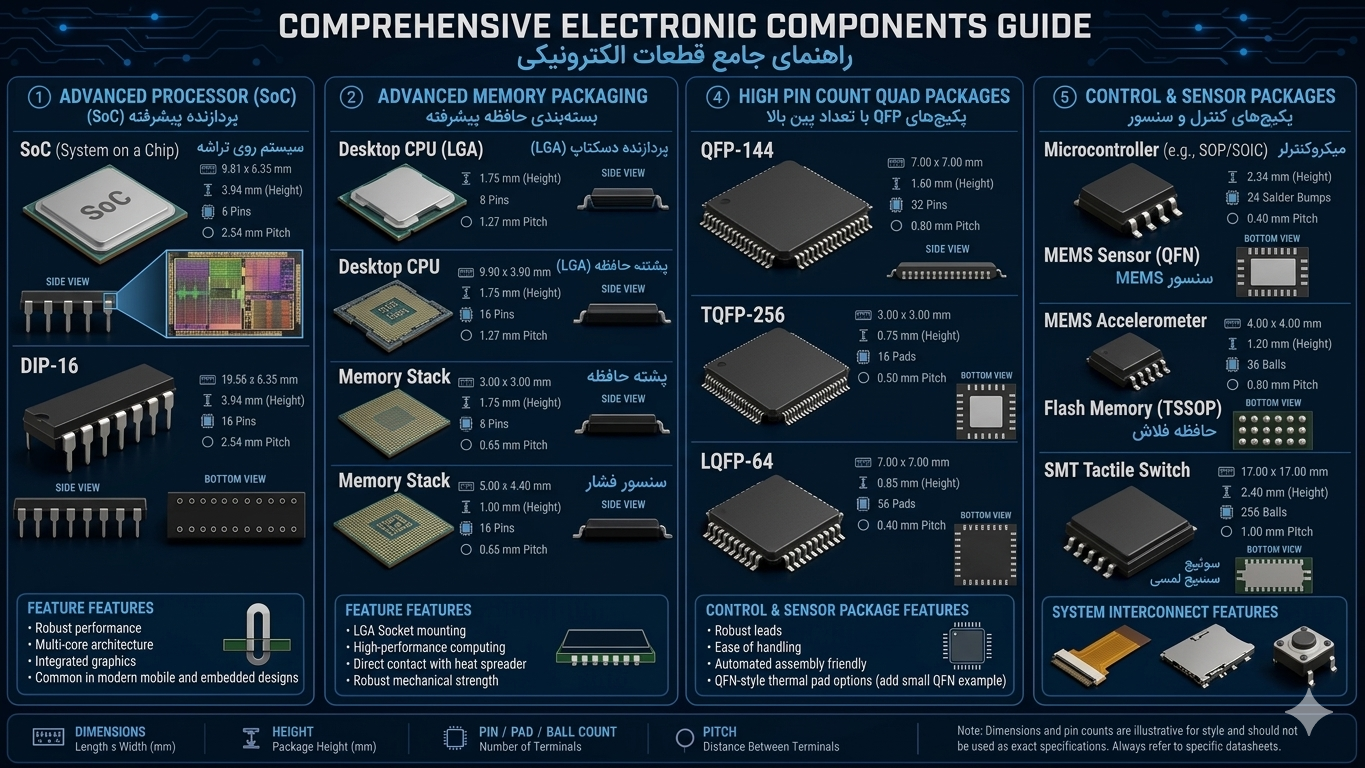

این قطعات دارای پکیج های مختلفی شامل 1206 ، 0602 برای مقاومت ها ، خازن ها و . . . و  همچنین پکیج های TSOP , SOP, PLCC,TQFP, BGA و . . . برای آی سی ها می باشند.



جهت کسب اطلاعات بیشتر به صفحه انواع پکیج قطعات SMD مراجعه نمایید






 تکنولوژی استفاده از این قطعات به اختصارSMT  نامیده می شود.

استفاده از این تکنولوژی دارای مزایای بسیاری شامل موارد زیر می باشد :

1-    کاهش میزان دخالت انسان در نتیجه کاهش خطا

2-    کاهش ایرادات تولیدات

3-    افزایش سرعت تولید ، سرعت دستگاهSMD  به 120.000 قطعه در ساعت می رسد.

4-    کاهش مصرف قلع و کوچکتر شدن ابعاد مدار چاپی

5-    کنترل کیفیت راحت تر



اما دو مزیت بسیار بزرگ در حوزه الکترونیک :

1-  به دلیل توانایی راحت تر طراحی در هر دوسمت برد طول مسیر های مسی کاهش یافته در نتیجه  ظرفیت خارنی  مدار کمتر می گردد.

2-    به دلیل نبود پایه های بلند قطعات  ظرفیت القایی  برد کمتر می گردد.


در نتیجه تمامی تولید کنندگان داخلی و خارجی به سوی استفاده از دستگاه های مونتاژ SMD و این تکنولوژی در حال قدم برداشتن می باشند.





جهت کسب اطلاعات بیشتر در این زمینه می توانید به صفحات دستگاه مونتاژ SMD  و دستگاهSMD در همین سایت مراجعه نمایید
