دستگاه PICK and PLACE

در این بخش به شرح عملکرد دستگاه های PICK & PLACE می پردازیم.





به صورت کلی جهت جایگذاری تمامی قطعات در برد های PCB به اطلاعات زیر نیاز داریم :



1-    اسم و نوع قطعات

2-    جهت قرار گیری قطعات

3-    مختصات قرار گیری قطعات



جهت واضح تر شدن روند کار، روش کار دستگاه را با یک مثال شرح می دهیم ، فرض کنید میخواهید یک برد SMD را که دارای 30 نوع قطعه مختلف است به صورت دستی مونتاژ کنید ابتدا قطعات را داخل باکس های مخصوص قرار داده و نوع آن را مشخص می کنید، پس محل و نوع قطعه قرار گرفته در آن محل را مشخص کردید.

سپس با توجه به برد محل قرار گیری هر قطعه را پیدا کرده و با توجه به جهت قطعه آن را در آن محل قرار می دهید پس مختصات قرار گیری هر قطعه را مشخص کردید.



روش عمل کرد دستگاه مونتاژ SMD نیز به همین صورت است.



قطعات SMD جهت قرار گیری در دستگاه مونتاژ SMD در رول های مخصوصی قرار داده شده اند که این رول ها دارای شرایط مخصوص به خود و استاندارد می باشند .



پس ابتدا قطعات موجود در لیست قطعات ارسالی را در فیدر های مخصوص دستگاه مونتاژ SMD   قرار می دهیم







حال باید مختصات قرارگیری قطعات را برای دستگاه مونتاژ SMD مشخص نماییم در صورتی که تعداد  قطعات کم باشد می توان این کار را  به صورت دستی انجام داد ولی اگر که تعداد قطعات SMD مورد نظر جهت جایگذاری زیاد باشند همانند روش زیر از فایل PCB خروجی گرفته و سپس این خروجی را به دستگاه معرفی می نماییم.

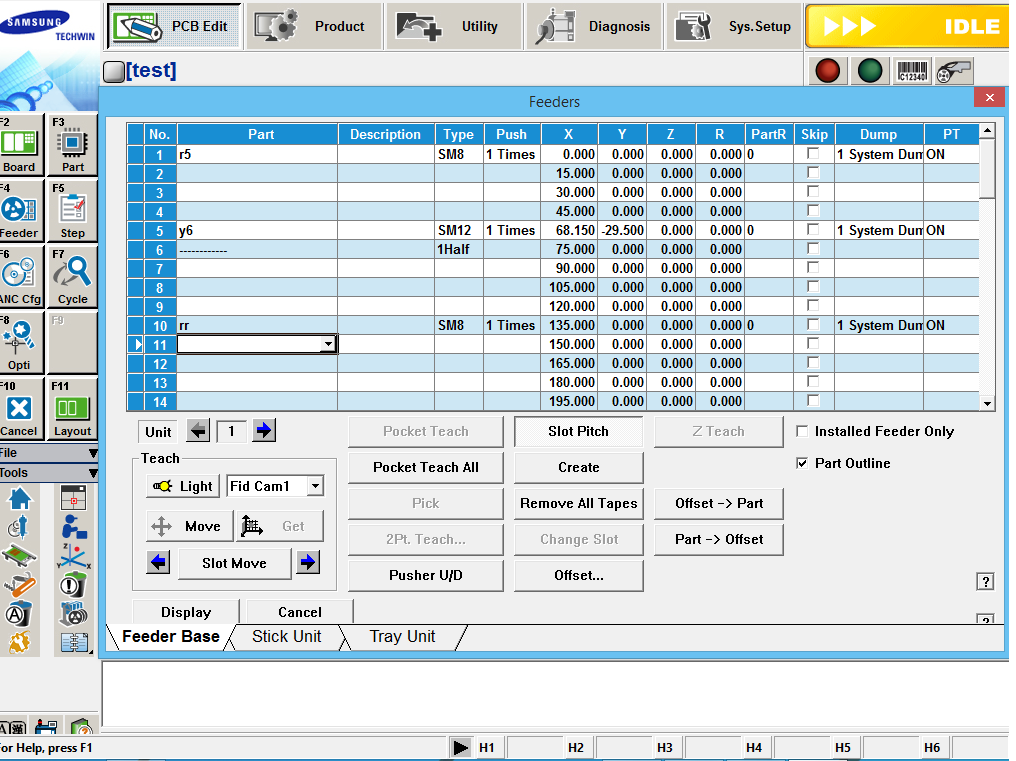

نمونه مختصات دستی وارد شده در دستگاه مونتاژ SMD  را در شکل زیر می بینید.

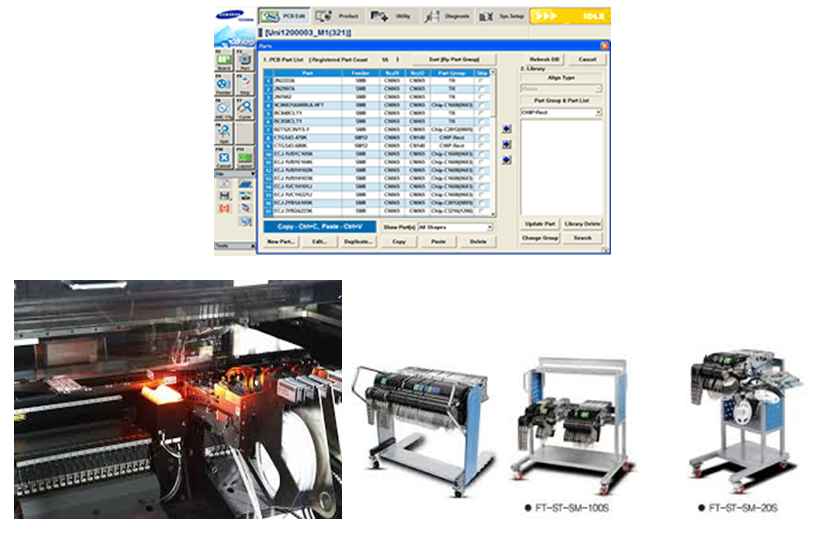

حال باید نوع قطعات قرار داده شده در دستگاه مونتاژ SMD  را از لیست قطعات تعریف شده برای دستگاه مشخص کنیم.





و در انتها باید مشخص کنیم که فیدرهای قرار داده شده در دستگاه مونتاژ SMD در چه موقعیت یا اسلاتی قرار گرفته اند.




 با انجام این چند مرحله که به صورت کلی عنوان شد دستگاه مونتاژ SMD برنامه ریزی شده و آماده استفاده می باشد.



شایان ذکر است اطلاعات ذکر شده در این صفحه و صفحات دیگر سایت به صورت خلاصه و جهت آشنایی شما عزیزان قرار داده شده است و در صورت نیاز به اطلاعات جامع تر لطفا با ما تماس بگیرید.
